【集萃網觀察】框動式平網印花臺板的結構簡單，造價低，維護保養方便；而印制的產品花型生動活潑，細莖精細流暢、泥點清晰、層次豐滿、風格獨特，尤其適宜小批量、多品種的生產。
框動式平網印花臺板有手工臺板、半自動篩框印花機臺板之分，并有熱臺板和冷臺板之分。
熱臺板的特點是色漿干燥快，印制效果好，尤其表現在多層次的云紋花型更為突出。缺點是對花規矩孔易走動，造成對花接版困難。另一方面，網框內的色漿受熱后，若操作不當易堵塞網版。
冷臺板對花定位好，網版也不堵塞，色漿滲透情況較熱臺板好，但由于烘燥不及時，容易產生色漿滲化、搭開等印花疵病。
一、框動式臺板結構
框動式臺板，一般由框架、龍筋腳座、角鐵龍筋、臺面鋼板、臺板面層。加熱管、保溫室、水溝和上下手規矩角鐵等組成。手工印花臺板示意圖如圖2—1所示。

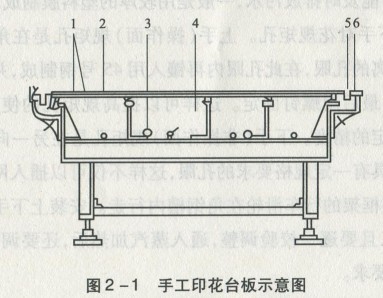

圖2—1手工印花臺板示意圖
1一臺面鋼板2一臺板面層3一加熱管
4一保溫室5一水溝6一上下手對花規矩孔
框動式臺板高度一般為0.65～0.～70m，工作幅度1.3～1.5m，通常為長方形，長度根據廠房而定，以30～60m居多，半自動篩框印花臺板長度達120m左右。
�。�1）臺面鋼板。以3～4mm的熱軋鋼板制成平整又具有一定強度的臺面，以確保臺面平整。
�。�2）臺板面層。一般由兩層工業絨毯，外包一層工業合成革（帆布底），以保持外表光潔平挺，而且具有一定的彈性。合成革表面應無粗糙粒子，并要求無接頭印，便于織物粘貼平服，也有利于印花后的臺面清洗。
�。�3）加熱管。一般熱臺板均采用問接蒸汽加熱，保持臺面溫度在40～45℃之間，在鋪設加熱管時，要防止局部冷熱不勻而影響烘燥效果。
�。�4）保溫室。在臺板下方用石棉板、石棉泥、纖維板等構成一個保溫室，使其均勻溫熱，并防止熱量外泄。
（5）水溝（排水槽）。臺板兩側均有一條出水流暢的水溝，便于在洗刷臺板時，能及時排放污水，一般是用較厚的塑料膜制成。
�。�6）上下手對花規矩孔。上手（操作面）規矩孔是在角鋼上開好一定間隔距離的孔眼，在此孔眼內再鑲人用45號鋼制成，并經過熱處理的規矩孔，最后用螺釘固定。這樣可以提高規矩孔的使用期限，還可以保持一定的精度。下手（非操作面）規矩孔是在另一向上的角鋼槽中心打出具有一定規格要求的孔眼，這樣不僅可以插入網框的對花銷，還可以供框架的行車滑輪在角鋼槽內行走。安裝上下手的規矩孔時必須細心，且要逐一校驗調整，通人蒸汽加熱后，還要調整一次，這樣才能達到要求。
