黄色片黄色片黄色片亚洲黄色片,欧美日韩不卡高清在线,国产亚洲情侣久久精品,久久中文字幕av第二页

    PH 值：7．5~8．5

    溶解性：不溶于水

    毒性： 無毒、無味

    穩(wěn)定性：存放一年不結皮，粘度不變

    2．化學性能

    該糊料耐酸、耐酸、耐氧化、耐還原，見表二。

    表二 幾種化學品對其穩(wěn)定性對比

    化學相容性見表三。

    表三 PL-I型糊料化學相容性

    注： “++” 表示相容性很好， “+”表示相容性好。

    離子型：非離子型。

    二、PL-I型糊料的應用性能

    1．流變性

    流變 性能包括印花原糊的粘度、可塑性、流變性等。

    我們采用國產(chǎn)NDJ-1回轉式粘度計，測出該糊與5%海藻酸鈉期的流動特性曲線結果見圖1。

圖一：1．PL-I型糊料的流動曲線

    2．5％海藻酸鈉糊的流動曲線

    從圖1可知；PL-I型糊料表觀粘度隨著剪切速率(轉速)的增加而增加，這種流體被稱為觸稠流型流體，海藻酸鈉糊為假塑型流體。

    2．抱水性

    抱水性也稱保水性或水合性，指原糊在單位時問內析出水分多少，單位時間內析出水少，抱水性即好，反之則差，原瑚析出水量和纖維固有的吸水量之間的平衡，直接影響著花紋的輪廓清晰程度，原糊析出的水分多于纖維的吸水量時就會產(chǎn)生滲化現(xiàn)象。

    測試方法：將寬1Omm的濾紙浸在原糊中10mm，在規(guī)定時間內記錄水分上升高度。

圖二； 1．PL-I型糊料的抱水性

    2．5％海藻酸鈉糊的抱水性

    由上圖可看出，PL-I型期辯抱水性較差。海藻酸鈉糊抱水性很好。

    3．易洗滌性

    PL-I型糊料系無機化臺物， 它與纖維染料分子無親和力，故易從織物上去除，且手感好，我們以該糊與5％海藻酸鈉糊作了試驗驗證，結果見表四。

    表四 PL-I型糊與海糊洗滌性對比

    4．印制性能

    根據(jù)得色量、輪廓清晰度、勻染性、滲透性， 我們對該糊和5％簿藻酸鈉糊作對比試驗。

    表五 PL-I型糊與海糊印制性能對比

    通過對PL-I型理化性能以及應用性能的小祥試驗分析， 我們韌步得出如下結論：PL-I型可作為印花原糊，其優(yōu)點為成本低廉、得色量高等， 因為該糊料對染料分子無親和力，能使染料分子充分與纖維結合，這是其一，其二是使用該糊其印花滲透性較差。從而使染料不易滲透入纖維內部，絕大部分堆積在表面與纖維結合，故其得色量高于使用海藻酸鈉，但該糊也存在著一些不足之處， 如原糊抱水性差，從而其印花輪廓清晰度較差等。如何使PL-I型糊料完美地作為印花原糊， 我們設想采用抱水性能極好的海藻酸鋼糊與其拼混使用。

    三、生產(chǎn)試驗

    試驗設備；LMH-534-140放射式滾筒印花機

    試驗織物：42"19 x 58 Tex印絨

    工藝流程： 白布一印花一蒸化一平洗一熱拉(加白)一成品

    1．試驗處方(g／L)

    活性染料： X

    防染鹽S： 10

    小蘇打： 15～25

    屎 素： 3O～ 50

    海糊；PL-I型糊料比例1：01：11：21：3

    熱水 Y

    2．制糊方法

    先將海藻酸鈉糊制好，后將規(guī)定比例的PL-I型糊料例入轉速1440轉／ 分攪拌機內， 在室溫條件下攪拌2O~3O分鐘， 再加水稀釋攪拌(切不可先加水稀釋， 否則易產(chǎn)生小團塊， 印制時造成嵌花筒、粘刀口)。

    3．印花印制性能及色牢度見表六

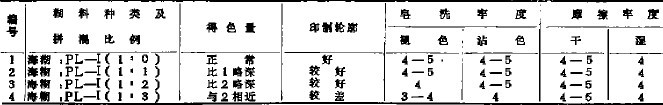

    表六 PL-I型糊與海糊拼混印制性能及色牢度

    由上表可看出，海糊與PL-I型糊以1：2拼混最適宜。

    四、注意事項

    1．兩種糊料必須混合均勻后方可使用，無小團塊，以免造成嵌花筒、粘刀口等。

    2．混合后的原糊限制在兩周以內使用。

    3．兩種糊料比例不可高于1：3，否則給印制帶來不便，印制輪廓不清，易滲化等。

    五、結語

    PL-I型糊料主要成份為含水的鎂鋁硅酸鹽， 是一種礦物性的糊料，經(jīng)我廠批量性生產(chǎn)使用，該糊能部分代替海糊作為活性染料印花原糊是可行的，并且海糊與PL-I型糊以1：2拼混較適宜，使用該糊，其優(yōu)點如下：

    1．成本低廉，原用糊料費用節(jié)省40%以上， 降低了印花成本，根據(jù)我廠生產(chǎn)能力，一年可節(jié)約資金10萬元以上。

    2．因該糊是無機化臺物，故無毒害。

    3．制糊方便，無需增加任何設備。

    4．色漿穩(wěn)定性好，化學相容性好。

    5．色澤鮮艷， 得色較深。

    PL-I型糊料目前還存在著一些缺點，諸如其抱水性差、色漿粘度低、含雜多等。其單獨使用印制輪廓不及使用海期。鑒于此， 我們希望PL-I型糊料生產(chǎn)廠不斷完善改進，通過化學處理，使其抱水性增強，含雜減少，改善其流變性，爭取完全代替海藻酸鈉糊。為礦物性糊料在我國印染工業(yè)上應用開辟一條新路。
