黄色片黄色片黄色片亚洲黄色片,欧美日韩不卡高清在线,国产亚洲情侣久久精品,久久中文字幕av第二页

　　3.2 練漂溫度的確定

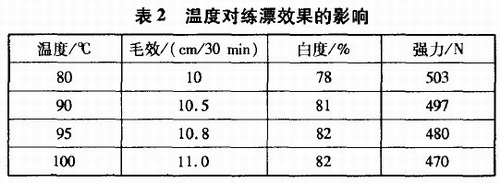

　　在不同溫度下，用3.1中的3# 工藝對(duì)牛奶蛋白纖維/棉織物進(jìn)行練漂，結(jié)果見(jiàn)表2。

　　由表2知，隨練漂溫度升高，織物的白度和毛效逐漸增加，但織物的強(qiáng)力逐漸下降，尤其溫度達(dá)到100℃時(shí)，織物強(qiáng)力下降嚴(yán)重。為了保證織物的強(qiáng)力且獲得較高的白度，確定該織物的練漂溫度為95℃。

　　3.3 練漂時(shí)間的確定

　　用練漂復(fù)合劑PC一101于95℃對(duì)牛奶蛋白纖維/棉織物處理不同時(shí)間，練漂效果見(jiàn)表3。

　　由表3知，在相同條件下，延長(zhǎng)練漂時(shí)間，織物的白度和毛效都逐漸提高，但織物的強(qiáng)力逐漸下降。根據(jù)染色要求，毛效達(dá)到10 cm/min左右即可，因此，確定練漂時(shí)間為40 min。

　　3.4 練漂復(fù)合劑PC-101用量的確定

　　在95℃ 、40 min的處理?xiàng)l件下，練漂復(fù)合劑PC一101用量對(duì)練漂效果的影響見(jiàn)表4。

　　由表4可知，在95℃、40 min條件下練漂牛奶蛋白纖維/棉織物，PC一101的用量不能低于1 g/L，否則織物白度較差，毛效較低，達(dá)不到染色要求；用量到達(dá)3 g/L時(shí)，無(wú)論白度還是毛效，都達(dá)到染色要求；隨著PC一101用量繼續(xù)增加，織物的白度和毛效幾乎不再增大，而強(qiáng)力繼續(xù)下降。所以，牛奶蛋白纖維/棉練漂時(shí)，PC一101的用量以1—2 g/L為宜，具體用量根據(jù)產(chǎn)品要求而定。

　　綜上，確定牛奶蛋白纖維/棉織物的練漂工藝為：

　　練漂復(fù)合劑PC一101 1—2 g/L，雙氧水6 g/L，練漂溫度95℃ ，練漂時(shí)間40 min。
