【集萃網(wǎng)觀察】涂料印花是藉著粘合劑將顏料粘附在纖維表面來獲得所需圖案的印花工藝.特點是印花工藝簡單、圖案輪廓清晰、色漿調(diào)制方便、色譜齊全、工藝流程短、對纖維無選擇性，適合各種纖維織物及混紡織物的印花.涂料印花不僅用于直接印花，也可根據(jù)需要用于類似染料拔染印花效果的罩印印花，可獲得染料印花無法或很難獲得的印花效果.如金銀粉印花、立體印花、珠光印花、消光印花、植絨印花、仿真印花等.
粘合劑是涂料印花色漿的重要組分之一.它對印花產(chǎn)品的色牢度（摩擦、刷洗、干洗牢度等）起著決定性的作用，并和印花產(chǎn)品的手感、色澤有密切的關(guān)系.粘合劑按成膜后分子鏈間的作用分為非交聯(lián)型、交聯(lián)型和自交聯(lián)型；按單體組分分為丙烯酸酯共聚物、丁二烯聚合混合物、聚醋酸乙烯酯共聚物、聚氨酯混合物等類；按固化溫度可分為低溫型和高溫型.目前廣泛使用的丙烯酸酯系列自交聯(lián)粘合劑中均含有N一羥甲基丙烯酰胺（NMA），存在大量的游離甲醛.近幾年來，粘合劑又分為非環(huán)保型（含甲醛）和環(huán)保型（無甲醛）.環(huán)保型粘合劑已成為新的研究熱點和方向.本試驗采用無甲醛交聯(lián)劑，研制一種環(huán)保型的聚丙烯酸酯類高性能自交聯(lián)涂料印花粘合劑.
1 試驗
1.1 原料
印花面料：純棉平布、滌/棉（80/20）平布、滌綸平布；81 1 1大紅，8220中黃，增稠劑PTF，粘合劑，尿素；丙烯酸丁酯（BA）、丙烯酸異辛酯（EHA）、甲基丙烯酸甲酯 （MMA）、苯乙烯（sT）、丙烯腈（AN）、甲基丙烯酸（MAA）、十二烷基硫酸鈉（K 2）、尿素、OS一15[脂肪醇聚氧乙烯（15）醚]、甘油、氨水等均為工業(yè)品；無醛活性單體G和去離子水（自制）.
1.2 制備
將裝有攪拌器、回流冷凝管、溫度計和恒壓滴液漏斗的四口瓶置于有控溫裝置的水浴中，按配方加入乳化劑（K 12和OS一15）、軟單體（BA、EHA）和硬單體 （MMA、ST、AN），攪拌升溫至（80±2）℃，滴加部分引發(fā)劑， 5～10 rain后反應(yīng)器內(nèi)單體聚合變成微藍(lán)半透明狀液體作保護(hù)膠體.再滴加經(jīng)預(yù)乳化的軟單體、硬單體、交聯(lián)單體（MA和活性單體G）、過硫酸銨的混合乳液反應(yīng)成核層種子乳液，最后滴加余下的單體和引發(fā)劑反應(yīng)形成殼層，并升溫至85℃保溫反應(yīng)1 h，加入尿素和甘油，冷卻后加氨水調(diào)pH至7～8，過濾得成品.
1.3 印花
調(diào)漿一印花（81 1 1大紅5%，8220中黃1%，增稠劑 PTF 1.8%～2%，粘合劑25%，尿素0-0.5%）一烘干（100～ 105 oC，2 min）一焙烘（140-150 oC，3 min）.
1.4 測試
外觀、pH值、粘度、殘留單體、固體質(zhì)量分?jǐn)?shù)、穩(wěn)定性、手感用常規(guī)方法測定；成膜性能：精確稱取2 g 樣品于潔凈干燥的表面皿中，100 oC下烘干，觀察結(jié)膜時問和成膜色澤（結(jié)膜法）；游離甲醛：按GB 18401—2003 測試；干、濕摩擦牢度：按ISO 105一X16—2001測定；刷洗牢度：按GB/T 420—1990測定.
2 結(jié)果與討論
2.1 單體

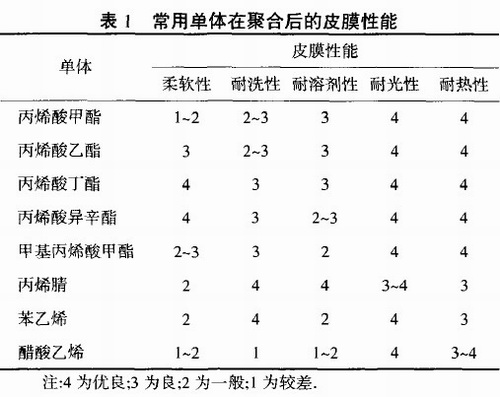

涂料印花粘合劑是由多種有機(jī)單體共聚而成的成膜高分子聚合物，所用單體聚合后具有不同的皮膜性能.常用單體及其聚合后的皮膜性能見表1
由表1可見，各單體的性能可以取長補(bǔ)短，對其配比進(jìn)行優(yōu)化，可得到性能優(yōu)異的粘合劑.本試驗以丙烯酸丁酯和丙烯酸異辛酯為軟單體，苯乙烯、甲基丙烯酸甲酯、丙烯腈為硬單體，活性單體G和甲基丙烯酸為交聯(lián)單體進(jìn)行試驗，確定最佳配比為：軟單體65%～ 73%，硬單體27%～35%.
手機(jī)版印花網(wǎng)
微信號：yinhuashijie
